NJG1129MD7 GaAs MMIC アンプ sales@szmjd.com

 製品名：NJG1129MD7

機能名：ワンセグ用広帯域LNA GaAs MMIC

NJG1129MD7 データシート

概 要

NJG1129MD7 は、ワンセグ（移動体端末向け地上デジタル放送）での使用を主目的としたバイパス機能付き低雑音増幅器(LNA)です。LNA を動作させるHigh Gain モードと、LNAをバイパスするLow Gain モードの切り替えが可能です。ESD 保護素子を内蔵しており、高ESD 耐圧を有します。

アプリケーション

広帯域(470MHz～770MHz)用途

デジタルTV、モバイルTV、モバイルフォン及びタブレットPC など

特長

低電圧動作 (+2.8V typ.)

低切替電圧 (+1.85V typ.)

High Gain モード

消費電流 (5.0mA typ.)

高利得 (15.0dB typ.)

 低雑音指数 (1.4dB typ.)

 高入力IP3 (+1.0dBm typ.)

Low Gain モード

消費電流 (16µA typ.)

利得 (-4.0dB typ.)

入力IP3 (+20.0dBm typ.)

外形 (EQFN14-D7（Package size: 1.6mm x 1.6mm x 0.397mm typ.）

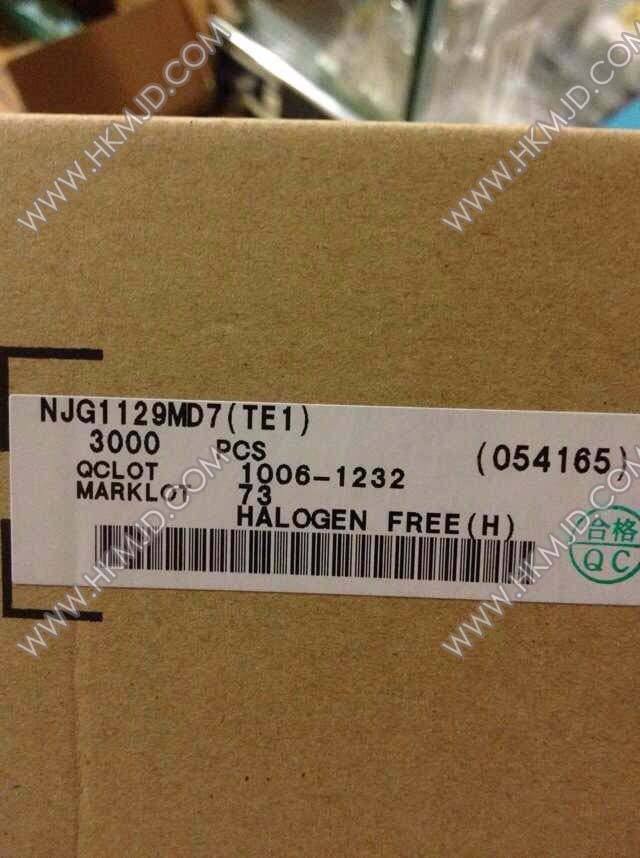

船積み：

連絡先：

BY 明佳達実業有限会社

From：NJG1129MD7
